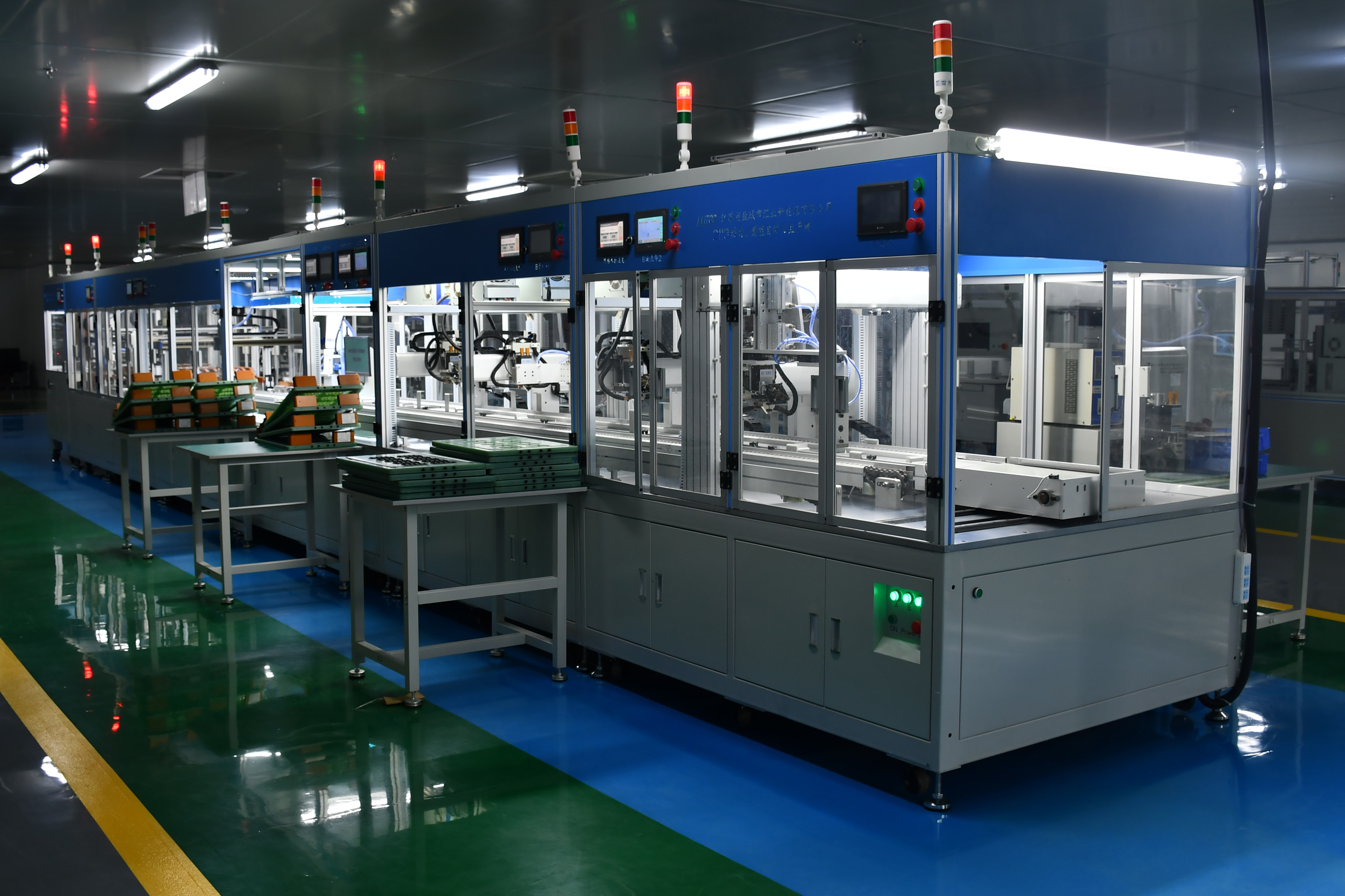

Dây chuyền sản xuất pin hình trụ One Station 18650/221700/32650

Mô tả sản phẩm

Dây chuyền sản xuất một trạm pin hình trụ 18650/21700/32650 với công nghệ cao và bảo hành hai năm

Tên thiết bị: Dây chuyền sản xuất tự động bộ pin lưu trữ năng lượng điện

Giới thiệu về tổ hợp thiết bị

Bài 1

◎ Phần lõi điện): Hộp tự động 18650 lõi điện (10 * 10) tự động cho ăn, một lần 6

Hộp (600PCS18650 ô)

◎ Bảng hoàn thiện tự động

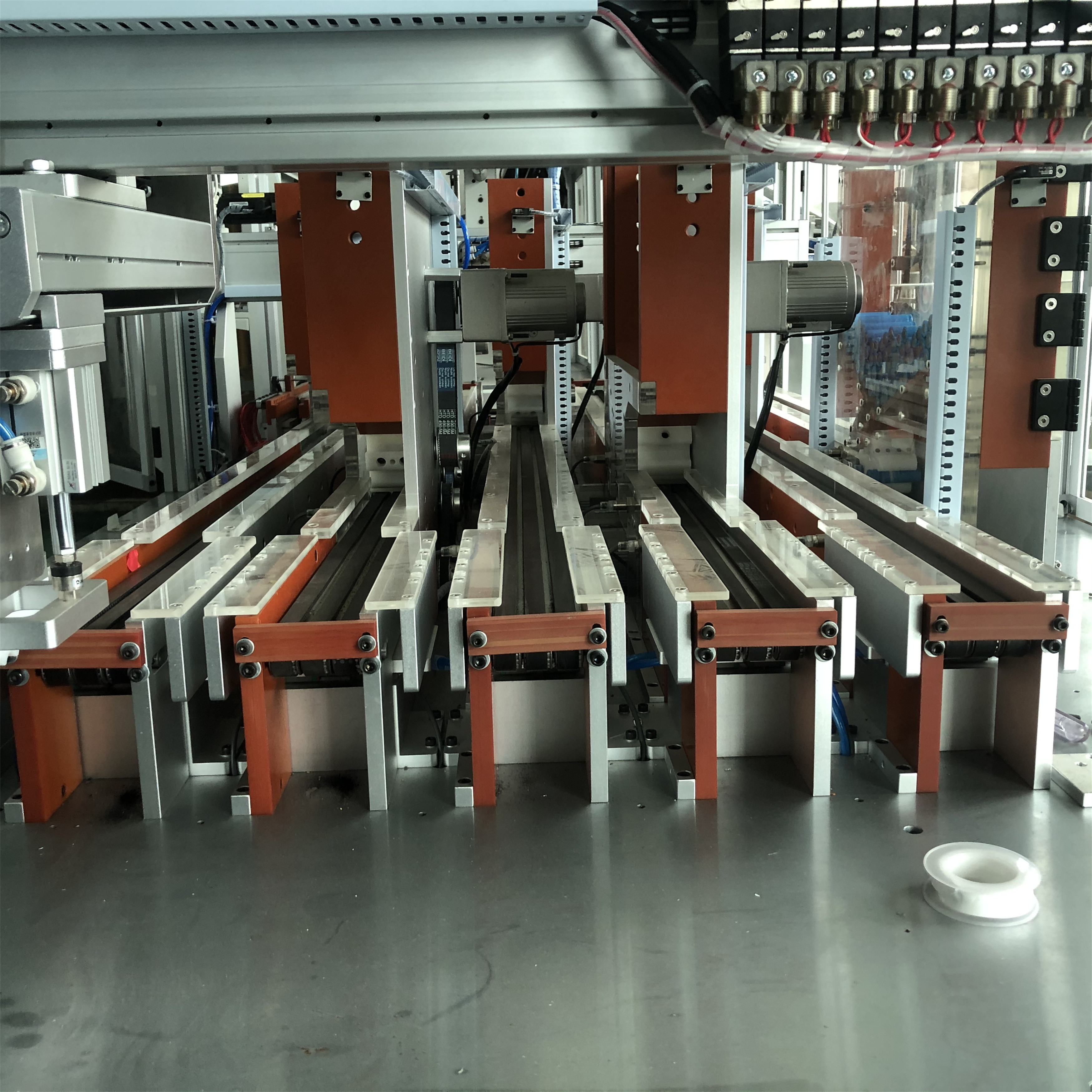

◎ Quét mã tự động → phần phân loại tự động (10 tệp OK, một tệp NG, 2/3/4/5 có thể được đặt làm cùng một tệp, tăng số lượng bộ nhớ ô, mỗi khe là 100PCS, hai khe trong cùng một tệp tệp, sau đó là 200PCS, 3 vị trí trong cùng một tệp, sau đó là 300PCS)

Mục 2

◎ Quét mã tự động → khoảng cách tự động → rô bốt vào giá đỡ → phát hiện điện cực âm và dương của pin CCD → Làm sạch bằng laser ở mặt A (tùy chọn) → vòng quay khuôn 1 → Làm sạch bằng laser ở mặt B (tùy chọn) → Hàn điểm trên Mặt A 1 → Hàn điểm trên mặt A 2 → Vòng quay khuôn 2 → Hàn điểm trên mặt B 2 → Hàn điểm trên mặt B 2 → Tự động lấy nắp ra → tự động lấy pin ra → dây chuyền lắp ráp chu trình bán thành phẩm pin (phát hiện vết hàn điểm → dán phụ kiện

→ Kết nối tấm bảo vệ → định hình → kiểm tra hiệu suất toàn diện, v.v.)

Bài 3

◎ Một dây chuyền chu kỳ cho khuôn xích tốc độ kép

◎ 15 bộ giá đỡ khuôn hàn điểm (L530 * 380MM)

◎ 15 bộ tấm che trên và dưới của khuôn hàn điểm cho mỗi kiểu pin

Dòng đầu ra pin bán thành phẩm * 1

◎ Một đường hồi lưu cho chất mang khuôn trên

Đơn vị 4

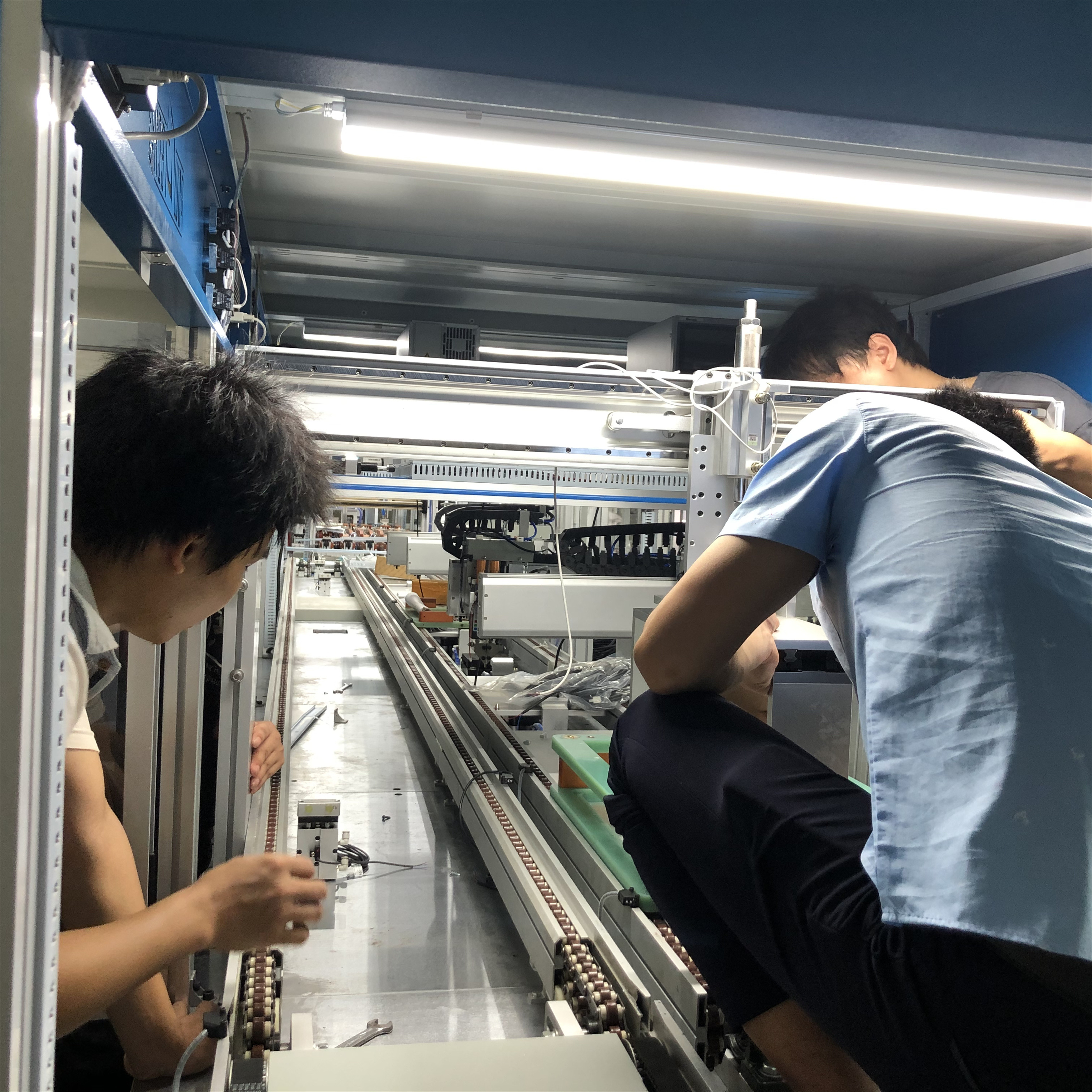

Dây chuyền chu trình lắp ráp xích tốc độ kép * 1 (L16,5 * W1,3 * H2 mét)

Bt-2410a, máy kiểm tra điện trở bên trong tổng điện áp chuỗi 24 / sê-ri * 1 bộ (tùy chọn)

◎ Hàn điểm laser hai vị trí * 1 bộ (tấm bảo vệ và dòng kiểm tra B + B)

◎ Máy kiểm tra toàn diện hiệu suất bộ pin BT-85V05C50F

Bài 5

◎ Hệ thống Kanban điện tử MES (một cho máy chủ chính, một cho màn hình hiển thị chính, một cho kanban phụ SOP, một cho mỗi trạm)

◎ Bộ khử tĩnh điện * 2

◎ Lắp ráp chuông tĩnh của đường chu kỳ và báo động tĩnh, 1 bộ cho mỗi trạm

Biểu đồ lưu lượng sản xuất

Sơ đồ bố trí thiết bị

Lưu ý: Bộ pin lưu trữ năng lượng / năng lượng BT-2113 dây chuyền sản xuất tự động L16.5 * W1.5 * 1.76m

Dây chuyền lắp ráp chu trình xích tốc độ kép L16.5 * W1.3 * 2M

Lưu ý: Bộ pin lưu trữ năng lượng / năng lượng BT-2113 dây chuyền sản xuất tự động L16.5 * W1.5 * 1.76m

Dòng tiện L4.6 * W1.8 H0.8 M

Dây chuyền lắp ráp chu trình xích tốc độ kép L16.5 * W1.3 * 2M

Năm, yêu cầu về môi trường thiết bị

1, nguồn điện: AC380V ± 10%, 30KW 50HZ ± 10%

2, nguồn khí: 0,4-0,8mpa, không có sương mù nước, không có tạp chất

3, nhiệt độ môi trường xung quanh: 10-45 ℃

4, độ ẩm môi trường: không quá 85r.h (không có hơi ẩm ngưng tụ)

5, môi trường không có rung động mạnh, không có khí ăn mòn và khí dễ cháy và nổ

Dịch vụ sau bán hàng

1. Bên A có nghĩa vụ đào tạo miễn phí cho người sử dụng thiết bị của bên B cách lắp đặt, gỡ lỗi, sử dụng và bảo trì để đảm bảo rằng người vận hành thiết bị của bên yêu cầu có thể hoạt động bình thường và độc lập, đồng thời nhân viên bảo trì có thể xử lý các sự cố thông thường một cách độc lập

2. Thời gian bảo hành của thiết bị là hai năm.Bên A phải chịu trách nhiệm về ba bảo đảm phù hợp với luật pháp và quy định của quốc gia.Sau khi hết hạn bảo hành, bảo trì trọn đời, và với giá gốc để cung cấp phụ tùng thay thế và phụ tùng hao mòn.Nếu vấn đề được xử lý bên ngoài cơ sở, nhà cung cấp sẽ trả lời rõ ràng bằng email hoặc biểu mẫu bằng văn bản trong vòng 4 giờ
