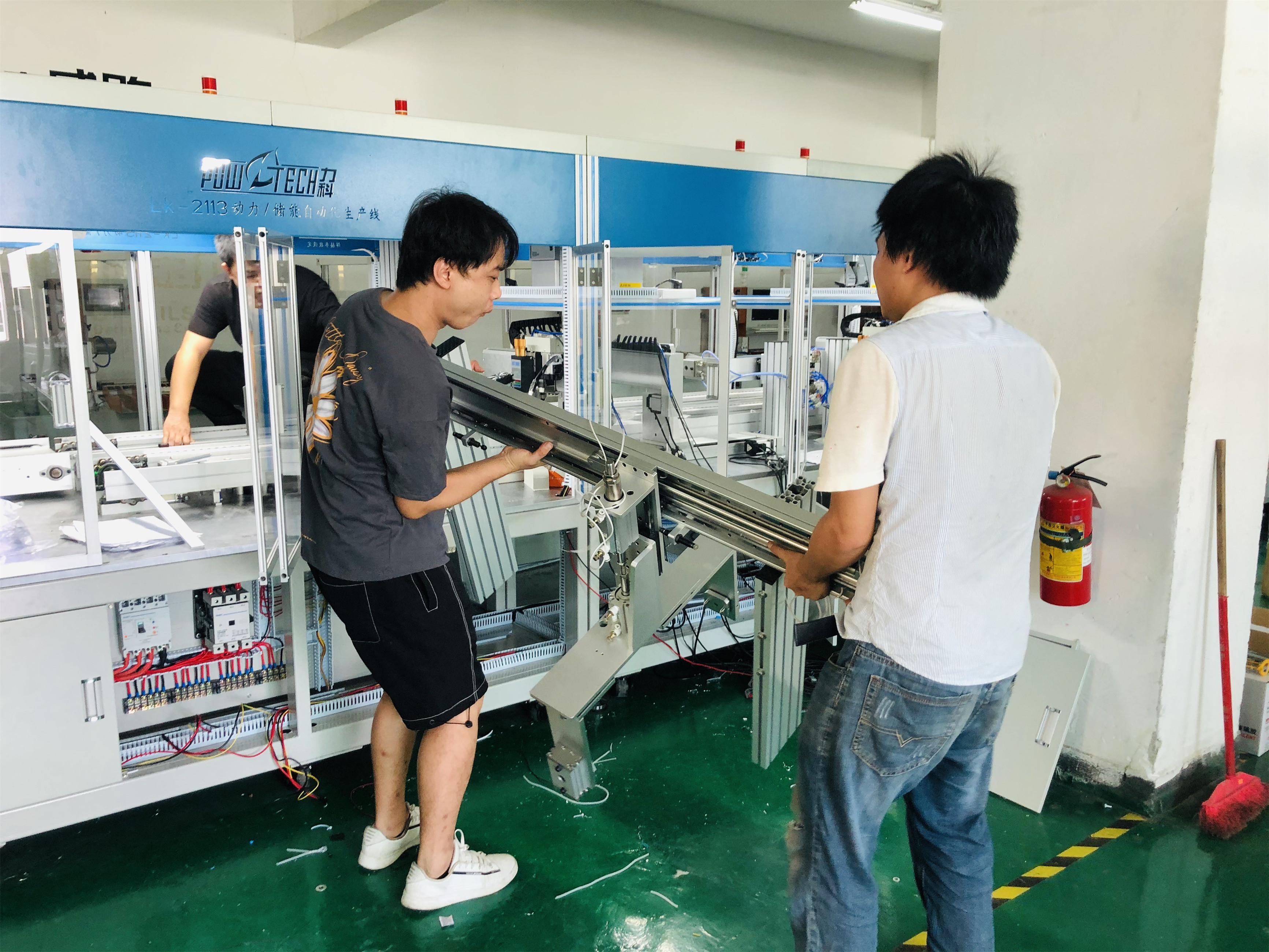

Dây chuyền sản xuất gói pin hình trụ 16KW 18650/32700

Mô tả sản phẩm

Tất cả các loại tế bào hình trụ dây chuyền sản xuất với công nghệ cao và bảo hành hai năm bằng vận chuyển đường biển





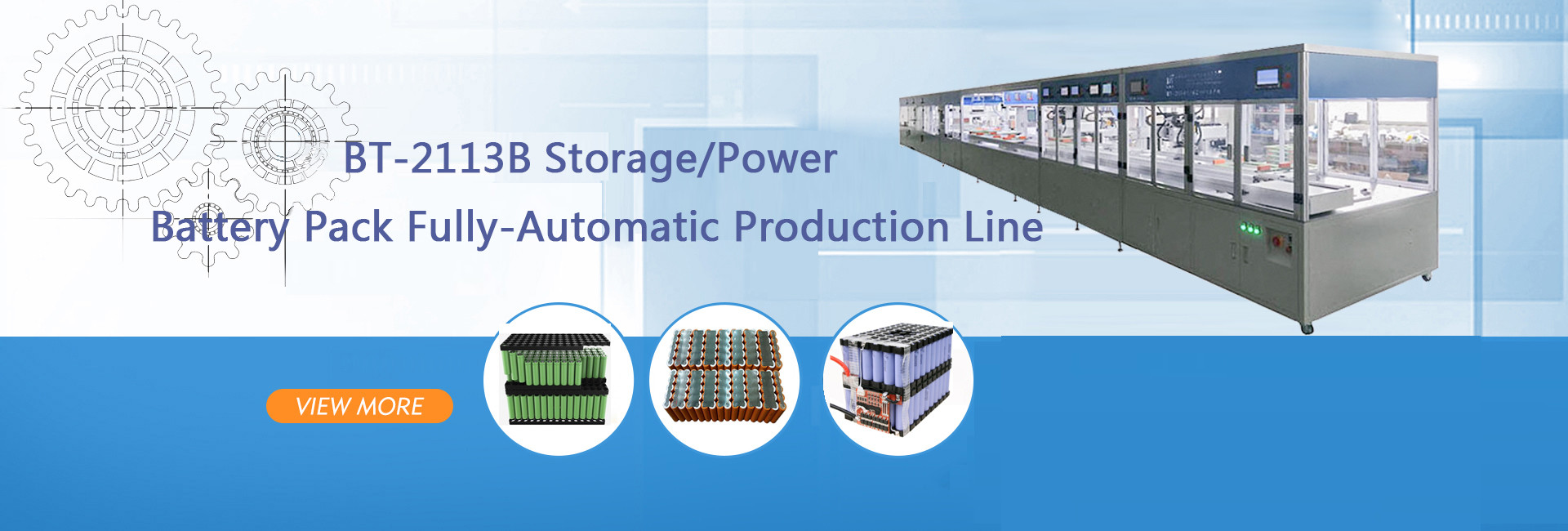

Tên thiết bị: Dây chuyền sản xuất tự động bộ pin lưu trữ năng lượng điện



Đặc điểm kỹ thuật mô hình: BT-2113-18650



I. Phạm vi ứng dụng và giới thiệu chức năng



1. Phạm vi áp dụng:



Chủ yếu được sử dụng trong các mô-đun pin ô tô.Sản xuất hoàn toàn tự động pin nguồn, pin lưu trữ năng lượng, pin công cụ điện và pin ứng dụng khác



2. Chỉ cần 3 người vận hành để vận hành bộ pin từ hộp đến khi hoàn thành quá trình hàn.Do sự khác biệt về công nghệ, một số vị trí không thể thao tác bằng máy nên số lượng người vận hành cũng khác nhau



3, chức năng mã quét tế bào tùy chọn, trạng thái của dữ liệu di động vào khung hoặc pin kết hợp, dữ liệu pin có thể được truy tìm, cũng có thể được sử dụng như so sánh tế bào OCV, chọn sản phẩm bị lỗi



Hỗ trợ tự động rô bốt Yamaha 4, 4 trục, hiệu suất ổn định và đáng tin cậy



5, sử dụng nhận dạng phân cực pin CCD dòng Hikvision, để đảm bảo rằng pin vào giá đỡ mà không có hiện tượng lỗi phân cực.



6, việc sử dụng cơ chế kết hợp khoảng cách tế bào, phù hợp với các khoảng cách khác nhau của pin, để giải quyết vấn đề mở nhiều vật cố định do khoảng cách khác nhau



7. Sử dụng 2 bộ tia laser để làm sạch các vết bẩn trên bề mặt cực dương và cực âm của cell để đảm bảo chất lượng hàn.



8. Các chức năng hỗ trợ thiết bị:



18650 Ô tự động đóng hộp (10 * 10) tự động cho ăn → ván mỏng tự động → quét mã tự động →



Phân loại tự động (10 cấp OK, Bánh răng đầu tiên NG) → phân loại tế bào tự động → quét tự động → rô bốt vào giá đỡ → phát hiện cực âm và dương của CCD → làm sạch bằng laser Mặt A → vòng quay khuôn 1 → Hàn điểm trên Mặt A 1 → Hàn điểm ở mặt A 2 → vòng quay khuôn 2 → Hàn điểm ở mặt B 2 → hàn điểm ở mặt B 2 → Tự động lấy nắp ra → tự động lấy pin ra → dây chuyền lắp ráp bán thành phẩm pin (phát hiện vết hàn tại chỗ → dán phụ kiện → kết nối tấm bảo vệ → định hình → kiểm tra hiệu suất toàn diện, v.v.)



9. Hành trình tối đa của thiết bị: 430MM theo hướng trục X, 270MM theo hướng trục X, 21 lõi theo hướng trục X và 13 lõi theo hướng trục X với khoảng cách 20,5mm



Giới thiệu về tổ hợp thiết bị

Bài 1

◎ Phần lõi điện): Hộp tự động 18650 lõi điện (10 * 10) tự động cho ăn, một lần 6

Hộp (600PCS18650 ô)

◎ Bảng hoàn thiện tự động

◎ Quét mã tự động → phần phân loại tự động (10 tệp OK, một tệp NG, 2/3/4/5 có thể được đặt làm cùng một tệp, tăng số lượng bộ nhớ ô, mỗi khe là 100PCS, hai khe trong cùng một tệp tệp, sau đó là 200PCS, 3 vị trí trong cùng một tệp, sau đó là 300PCS)

Mục 2

◎ Quét mã tự động → khoảng cách tự động → rô bốt vào giá đỡ → phát hiện điện cực âm và dương của pin CCD → Làm sạch bằng laser ở mặt A (tùy chọn) → vòng quay khuôn 1 → Làm sạch bằng laser ở mặt B (tùy chọn) → Hàn điểm trên Mặt A 1 → Hàn điểm trên mặt A 2 → Vòng quay khuôn 2 → Hàn điểm trên mặt B 2 → Hàn điểm trên mặt B 2 → Tự động lấy nắp ra → tự động lấy pin ra → dây chuyền lắp ráp chu trình bán thành phẩm pin (phát hiện vết hàn điểm → dán phụ kiện

→ Kết nối tấm bảo vệ → định hình → kiểm tra hiệu suất toàn diện, v.v.)



Bài 3

◎ Một dây chuyền chu kỳ cho khuôn xích tốc độ kép

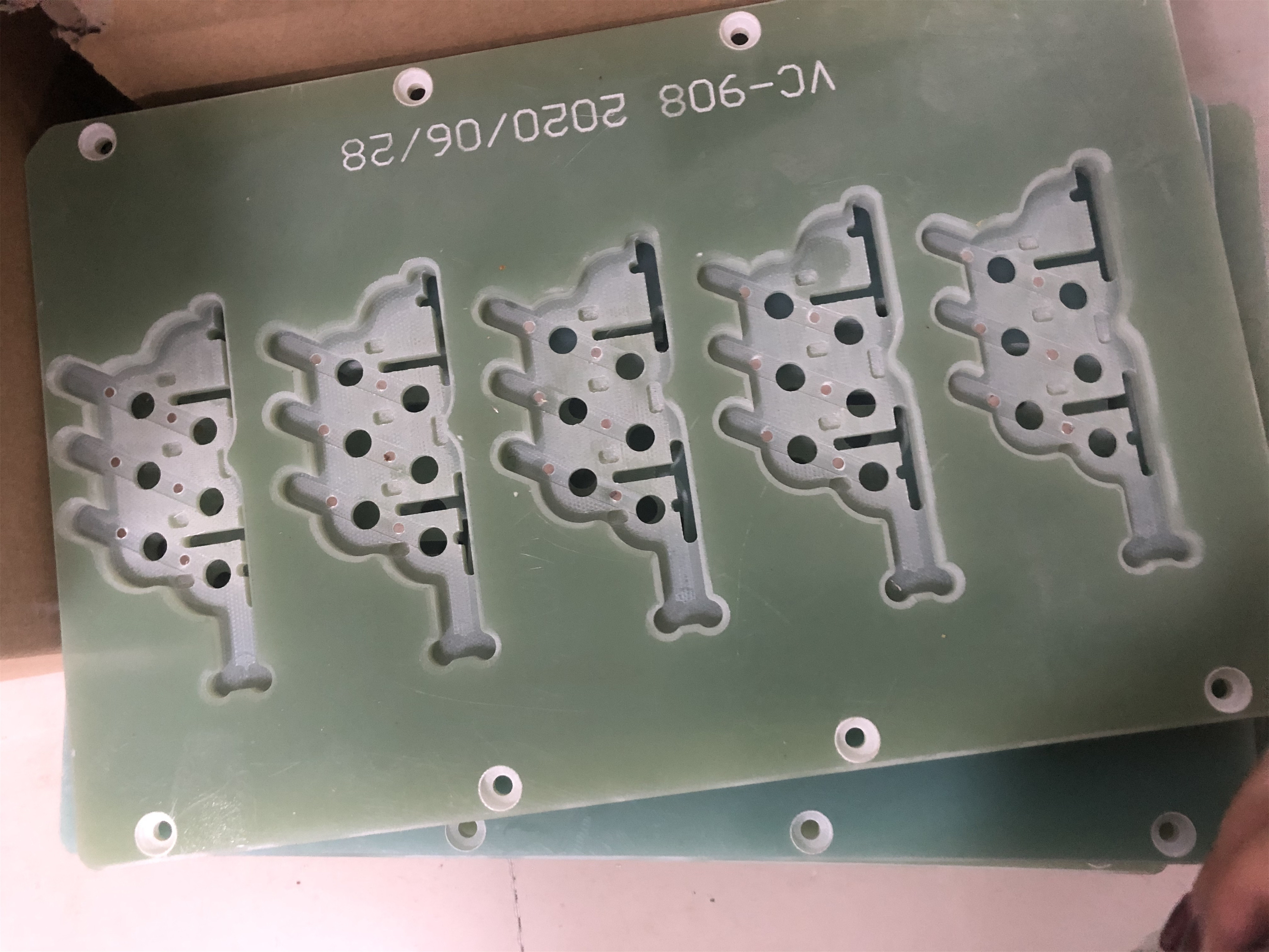

◎ 15 bộ giá đỡ khuôn hàn điểm (L530 * 380MM)

◎ 15 bộ tấm che trên và dưới của khuôn hàn điểm cho mỗi kiểu pin

Dòng đầu ra pin bán thành phẩm * 1

◎ Một đường hồi lưu cho chất mang khuôn trên

Đơn vị 4

Dây chuyền chu trình lắp ráp xích tốc độ kép * 1 (L16,5 * W1,3 * H2 mét)

Bt-2410a, máy kiểm tra điện trở bên trong tổng điện áp chuỗi 24 / sê-ri * 1 bộ (tùy chọn)

◎ Hàn điểm laser hai vị trí * 1 bộ (tấm bảo vệ và dòng kiểm tra B + B)

◎ Máy kiểm tra toàn diện hiệu suất bộ pin BT-85V05C50F

Bài 5

◎ Hệ thống Kanban điện tử MES (một cho máy chủ chính, một cho màn hình hiển thị chính, một cho kanban phụ SOP, một cho mỗi trạm)

◎ Bộ khử tĩnh điện * 2

◎ Lắp ráp chuông tĩnh của đường chu kỳ và báo động tĩnh, 1 bộ cho mỗi trạm



Biểu đồ lưu lượng sản xuất





Sơ đồ bố trí thiết bị



Lưu ý: Bộ pin lưu trữ năng lượng / năng lượng BT-2113 dây chuyền sản xuất tự động L16.5 * W1.5 * 1.76m

Dây chuyền lắp ráp chu trình xích tốc độ kép L16.5 * W1.3 * 2M



Lưu ý: Bộ pin lưu trữ năng lượng / năng lượng BT-2113 dây chuyền sản xuất tự động L16.5 * W1.5 * 1.76m

Dòng tiện L4.6 * W1.8 H0.8 M

Dây chuyền lắp ráp chu trình xích tốc độ kép L16.5 * W1.3 * 2M



Năm, yêu cầu về môi trường thiết bị

1, nguồn điện: AC380V ± 10%, 30KW 50HZ ± 10%

2, nguồn khí: 0,4-0,8mpa, không có sương mù nước, không có tạp chất

3, nhiệt độ môi trường xung quanh: 10-45 ℃

4, độ ẩm môi trường: không quá 85r.h (không có hơi ẩm ngưng tụ)

5, môi trường không có rung động mạnh, không có khí ăn mòn và khí dễ cháy và nổ









Dịch vụ sau bán hàng

1. Bên A có nghĩa vụ đào tạo miễn phí cho người sử dụng thiết bị của bên B cách lắp đặt, gỡ lỗi, sử dụng và bảo trì để đảm bảo rằng người vận hành thiết bị của bên yêu cầu có thể hoạt động bình thường và độc lập, đồng thời nhân viên bảo trì có thể xử lý các sự cố thông thường một cách độc lập

2. Thời gian bảo hành của thiết bị là hai năm.Bên A phải chịu trách nhiệm về ba bảo đảm phù hợp với luật pháp và quy định của quốc gia.Sau khi hết hạn bảo hành, bảo trì trọn đời, và với giá gốc để cung cấp phụ tùng thay thế và phụ tùng hao mòn.Nếu vấn đề được xử lý bên ngoài cơ sở, nhà cung cấp sẽ trả lời rõ ràng bằng email hoặc biểu mẫu bằng văn bản trong vòng 4 giờ
