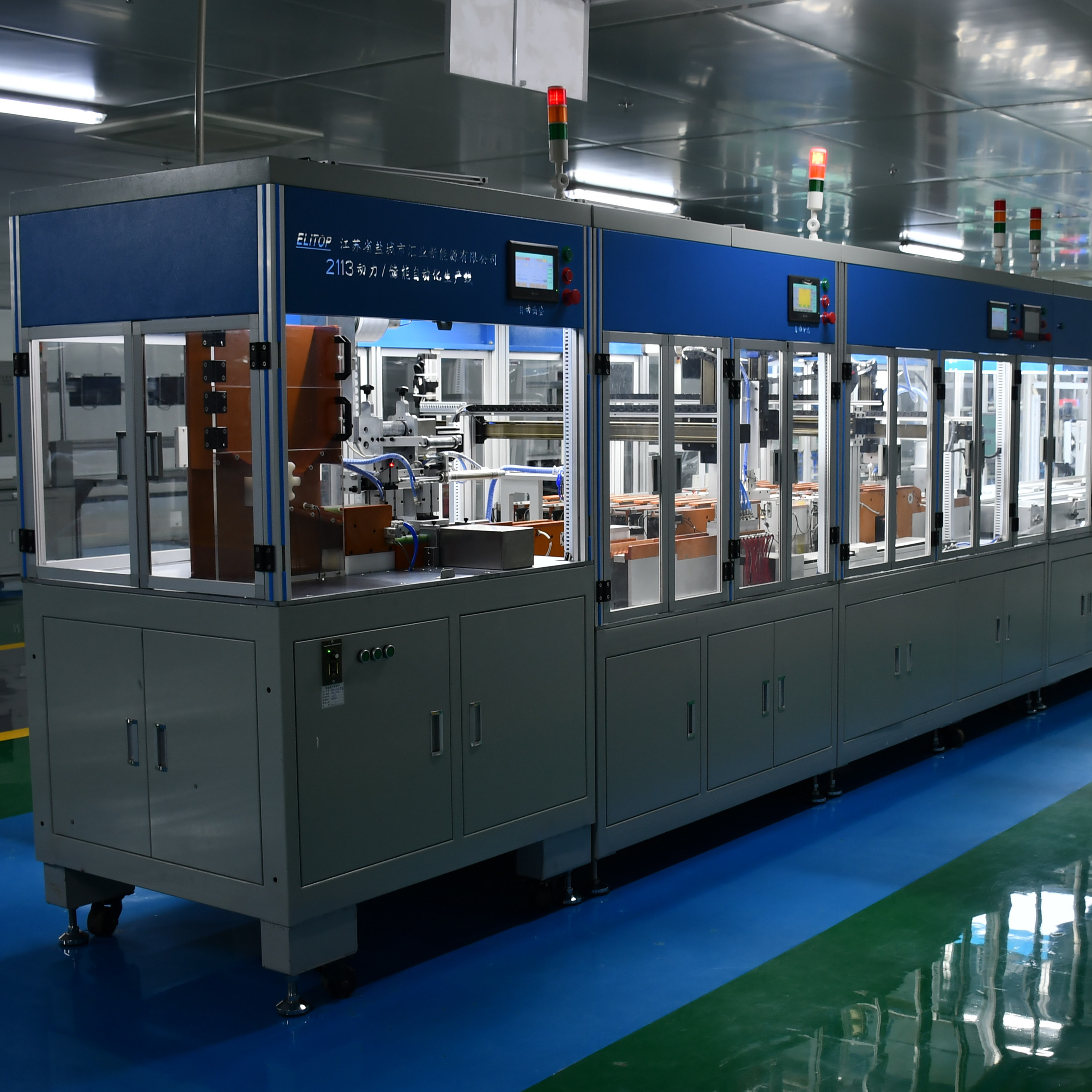

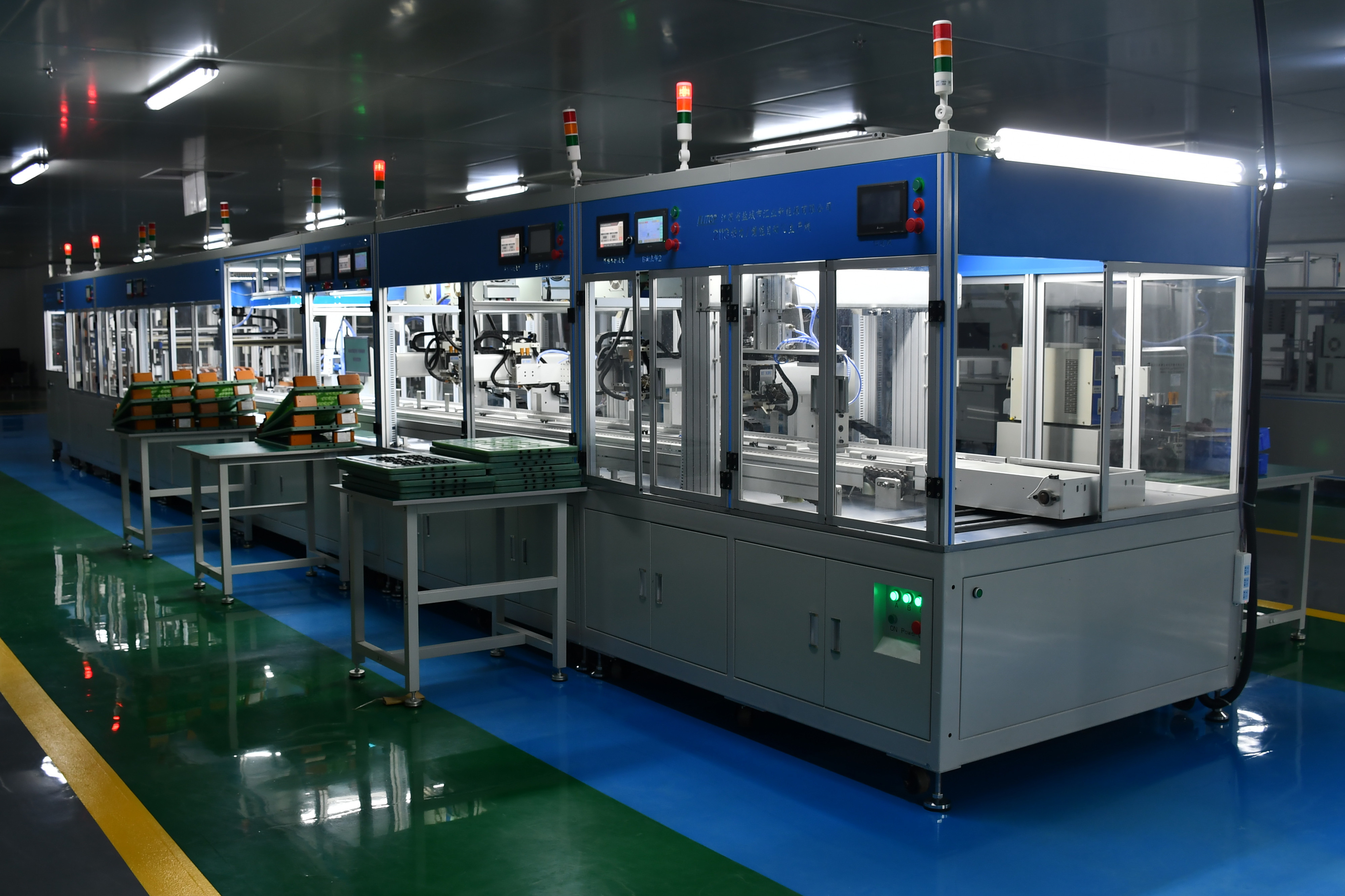

Dây chuyền sản xuất gói pin Lithium Ion tự động 18650/21700/32650 Hình trụ

Nguồn điện: AC220V±10% 1KW 50HZ±10%

Nguồn không khí: 0,4-0,8mpa, không sương nước, không tạp chất

Ô hộp được đóng trong thùng carton 10*10, mỗi lần tối đa 5 hộp

Ô hộp được đóng trong thùng carton 12*15, mỗi lần tối đa 4 hộp

Áp dụng đường ray dẫn hướng bằng bạc phía trên của Đài Loan

Công suất dịch chuyển tế bào: động cơ bước/động cơ giảm tốc

Hệ thống điều khiển: Bộ lập trình PLC XC2-24T-E

Giao diện hoạt động: Màn hình hiển thị màu TG-765-UT, dễ vận hành

Xi lanh: Attec /SMC/XINCHENG

Linh kiện điều khiển khí nén: ATech /SMC/Tiangong/Pneumatic Like

Thiết bị cảm ứng: Đài Loan LIKE/ Adeke // Omron/ Keenshi

Hiệu quả sản xuất: hơn 4500 CÁI / H

CHỨC NĂNG CHÍNH: ĐẶT ô trong hộp vào dây chuyền lắp hộp theo cách thủ công, tự động nhập vị trí của ô và đẩy ô trống vào hộp lưu trữ. Các ô trong hộp sẽ tự động được lấy ra và chuyển sang dây chuyền tự động máy đệm bề mặt, tương thích với các đường kính khác nhau của hộp đóng gói tế bào điện 21/18

Nguồn điện: AC220V±10% 1.6KW 50HZ±10%

Nguồn không khí: 0,4-0,8mpa, không sương nước, không tạp chất

Áp dụng cơ chế đệm 4 chốt để nâng cao hiệu quả

Áp dụng động cơ chuyển đổi tần số và miếng đệm CAM để tránh làm hỏng pin

Khuôn thép tốc độ cao của Nhật Bản, tuổi thọ thiết kế 5 năm

Tự động tua lại vật liệu phế thải

Thông qua thanh dẫn bạc Đài Loan, thanh dẫn

Động cơ tế bào thấp hơn sử dụng động cơ giảm lực Đài Loan

Sức mạnh của bộ điều khiển: động cơ bước / động cơ servo vòng kín

Công suất dịch chuyển tế bào: động cơ bước

Hệ thống điều khiển: Bộ lập trình PLC XD-42T-E

Giao diện hoạt động: Màn hình hiển thị màu TG-765-UT, dễ vận hành

Hệ thống cảnh báo lỗi tích hợp (theo lời nhắc để loại bỏ lỗi)

Báo động tự động khi thiếu giấy lúa mạch vùng cao

Nhắc nhở định lượng về làm sạch khuôn

Xi lanh: Attec /SMC/XINCHENG

Linh kiện điều khiển khí nén: ATech /SMC/Tiangong/Pneumatic Like

Thiết bị cảm ứng: Đài Loan LIKE/ Adeke // Omron/ Keenshi

Công suất kiểm tra: Sao khí nén

Xi lanh: Attec /SMC/XINCHENG

Linh kiện điều khiển khí nén: ATech /SMC/Tiangong/Pneumatic Like

Thiết bị cảm ứng: Đài Loan LIKE/ Adeke // Omron/ Keenshi

Kiểm tra hiệu quả: trên 4500 CÁI / H

Model kim kiểm tra: KS-100A3000

Tuổi thọ kim kiểm tra: 600.000 lần

Các chức năng chính: kiểm tra đơn điện áp ô và điện trở trong, thông qua dịch chuyển động cơ servo, kiểm tra 10 ô, từ cơ chế dịch chuyển ô sang cơ chế dịch chuyển ba lần 1, dữ liệu kiểm tra trong mã quét đã hoàn thành và liên kết mã vạch ô, cơ sở dữ liệu lưu trữ

Mẫu thử nghiệm: HIOKI BT3562 tùy chọn HK3560 nội địa

Kênh thử nghiệm: kênh 1

Độ chính xác đọc điện áp: cộng hoặc trừ 0,02MV

Độ chính xác đọc điện trở trong: cộng hoặc trừ 0,2 Hao

Các bài kiểm tra lặp đi lặp lại là nhất quán

Dữ liệu kiểm tra trong mã quét đã hoàn thành và liên kết mã vạch ô, được lưu trữ trong cơ sở dữ liệu

Hiệu quả kiểm tra: 5000 CÁI / H

Mã quét Honeywell/Genz/HiKVision

Nguồn sáng tùy chỉnh được sử dụng để đảm bảo độ chính xác của việc đọc mã

Hệ thống nhận dạng: Nghiên cứu và phát triển độc lập của Bicester

Chiều rộng máy ảnh: trong vòng 300 * 150MM

Thiết bị điều hành: Máy tính công nghiệp, hệ thống WIN7 chính hãng

Chức năng chính: Sanlian shift 1, quét pin vào mã, khởi động thiết bị truyền động động cơ bước, pin theo chiều kim đồng hồ, để đọc liên kết dữ liệu mã vạch, không đọc mã vạch và kiểm tra các câu tiêu cực là xấu, dữ liệu kiểm tra trong mã hoàn thành và liên kết mã vạch pin, lưu trữ cơ sở dữ liệu, kết nối hệ thống MES với bên a, không quét bãi và chức năng bãi có thể bị chặn, 11 bộ truyền bánh răng, có vòng cao su để tăng ma sát trên lõi, đảm bảo vòng quay bình thường của lõi, đọc bình thường, 18650 và 21700 ô phổ quát

Hiệu quả quét: hơn 3500 CÁI / H

Thông qua thanh dẫn bạc Đài Loan, thanh dẫn

Công suất điều khiển bánh răng tự động: Động cơ servo 2 trục 400W

Mô-đun: 2 trục

Nó ổn định và đáng tin cậy để lấy 10 CÁI tế bào điện cùng một lúc và sử dụng nam châm vĩnh cửu kính thiên văn hình trụ

Hệ thống điều khiển: Bộ lập trình PLC sê-ri XD

Cảm biến: Đài Loan LIKE/ Actek /SMC/ Phenom/Airtek

Giao diện hoạt động: Màn hình hiển thị màu TG-765-UT, dễ vận hành

CHỨC NĂNG CHÍNH: THEO phạm vi điện trở trong đã đặt, đặt ô vào khe đường ống tương ứng, ô 18650 và 21700 là phổ quát

Sử dụng 3 bộ truyền đai đồng bộ

Công suất truyền tải: Động cơ giảm tốc 25W

Cảm biến: Đài Loan LIKE/ Actek /SMC/ Phenom/Airtek

Số gian hàng: 5 gian hàng OK

Dây chuyền lắp ráp được chia thành cấp tế bào và xả tế bào

Mức xả của ô được trang bị cơ chế lắp tự động, tự động mở khi lấy ô

Các tế bào 18650 và 21700 là phổ quát

Nguồn điện: AC220V±10% 1.6KW 50HZ±10%

Thông qua thanh dẫn bạc Đài Loan, thanh dẫn

Lực nâng: Động cơ giảm tốc phanh

Dung lượng lưu trữ: 18650 khoảng 240 CÁI, 21700 khoảng 180 CÁI

Tốc độ nâng: 8MM/GIÂY

Hệ thống điều khiển: Bộ lập trình PLC sê-ri XD

Cảm biến: Đài Loan LIKE/ Actek /SMC/ Phenom/Airtek

Giao diện hoạt động: Màn hình hiển thị màu TG-765-UT, dễ vận hành

Các tế bào 18650 và 21700 là phổ quát

Mô hình robot: Yamaha YK400XR

Phạm vi hợp lệ: bán kính 360MM

Trọng lượng tải: 3kg

Chức năng chính: Robot lấy tế bào điện có khoảng cách đều nhau và lắp vào giá đỡ (hoặc không có khuôn giá đỡ).

Hiệu suất: 5000-6000 chiếc/giờ

Thông số kỹ thuật: Xem hướng dẫn sử dụng Yamaha để biết chi tiết

Chức năng chính: Nghiên cứu và phát triển đặc biệt hệ thống điều khiển cho robot Yamaha

Đặt tọa độ và hành động của rô-bốt theo cách thủ công

Phù hợp với robot 4 trục / 6 trục của Yamaha

Gỡ lỗi đơn giản, dễ học, dễ hiểu

Màn hình cảm ứng 7,5 inch hiển thị trạng thái hiện tại

Hệ điều hành: Nghiên cứu và phát triển độc lập của Bicester

Nguồn điện: AC220V±10% 0.6KW 50HZ±10%

Camera Hikvision 10 triệu HD

Hệ thống nhận dạng: Nghiên cứu và phát triển độc lập của Bicester

Chiều rộng camera: 420*300MM trở xuống

Thiết bị điều hành: Máy tính công nghiệp, hệ thống WIN7 chính hãng

Các chức năng chính: KIỂM TRA và so sánh các điện cực dương và âm của ô được cắm và dừng hoạt động nếu sai vị trí hoặc phân cực quay trở lại, chờ xác nhận thủ công trước khi thả

Hiệu quả quét: hơn 6000 ô / giờ

Trong quá trình sản xuất bình thường, mọi thử nghiệm, khi đủ điều kiện, các ảnh chụp màn hình sẽ được gửi đến hệ thống MES của công ty bạn để lưu giữ (khoảng 8M mỗi ảnh).

Chế độ giao diện: Webserive

Gửi Gửi: Gửi ở định dạng thập lục phân

Chức năng chính: Tự động hàn điểm cho một mặt của bộ pin

Tiêu chuẩn HEQUAN(Bicast), cung cấp điện hàn bóng bán dẫn MDA8000B/MDB4000B,

Bộ nguồn máy hàn điểm bán dẫn MIYACHI MDA8000B/MDB4000B tùy chọn

Có chức năng phát hiện dòng điện, hàn giả, báo cháy nổ

Hoạt động của động cơ servo thuần túy bốn trục

Dữ liệu tọa độ hàn điểm có thể được nhập bằng đĩa U hoặc mảng

Dòng điện hàn dương và âm có thể được đặt khác nhau (thông số kỹ thuật hàn điểm)

Một ô có thể được đặt ở một vị trí nhất định mà không cần hàn điểm

Làm mát kim hàn điểm: tiêu chuẩn với máy làm lạnh

Đầu hàn xoay tiêu chuẩn, xoay cộng trừ 90 độ (phạm vi cộng trừ 90 độ, cài đặt tùy ý)

Tùy chọn chức năng mài kim hàn tự động

Chức năng phát hiện áp suất kim hàn tùy chọn

Thu thập và tải lên dữ liệu hàn

Chế độ giao diện: Webserive

Gửi: được gửi dưới dạng chuỗi ở định dạng XML

Hiệu quả hàn điểm: hơn 4500 PCS tế bào / H (được tính theo hai lần điểm, 4 điểm hàn cho điện cực dương và 4 điểm hàn cho điện cực âm)

Hàn điểm niken: mạ niken 0,08-0,15 hoặc niken nguyên chất mà không cần hàn rãnh chuyển hướng

Nên hàn niken 0,15-0,2 hoặc niken nguyên chất với rãnh chuyển hướng

Nên hàn lồi cho lớp mạ niken trên 0,2mm -0,5 hoặc niken nguyên chất

Chức năng chính: Biến khuôn thành hàn điểm tự động mặt B

Hiệu quả quay vòng: 20S/lần

Giống như một bề mặt

Có thể được tùy chỉnh để hàn một mặt hoặc hai mặt

Chức năng chính:

Tháo pin hàn điểm và chuyển nó vào dây chuyền lưu thông hoặc dây chuyền lắp ráp

Hiệu quả: 20S/lần
